Schaltplan, Verdrahtungsplan oder Anschlussplan? Welchen Zettel brauche ich wann?

Jeder Plan hat im Alltag des Elektrohandwerks seinen eigenen Zweck. Was sind die Unterschiede, wann brauchst du welchen und wie liest du diese Pläne?

Kennst du das? Du stehst vor einer offenen Anlage, die Kiste streikt, und du hast einen dicken Stapel Papier in der Hand. Oft stellst du dir da die Frage: Welchen Plan halte ich gerade eigentlich in den Händen und was ist der Unterschied? Kurz gesagt: Für jeden Job gibt's den passenden Plan. Vom tiefen Abtauchen in die Fehlersuche bis zum schnellen „Wo kommt nochmal der blaue Draht hin?“.

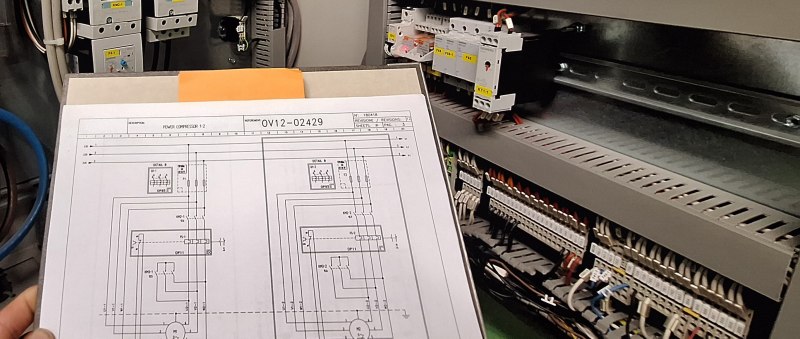

Elektrotechniker prüft einen ausgedruckten Plan vor einem geöffneten Schaltschrank — Der richtige Plan vor dem offenen Schaltschrank ist Gold wert und erspart dir eine Menge Sucherei.

Der Schaltplan (Stromlaufplan)

Das ist die Königsdisziplin. Der Stromlaufplan (oder auch Schaltplan) ist dein bester Kumpel, wenn du auf Fehlersuche gehst und verstehen willst, was sich der Konstrukteur dabei gedacht hat. Er zeigt dir haarklein, wie der Strom durch die Anlage fließt, und verdeutlicht dir die logische Wirkungsweise. Was er dir aber nicht verrät: wie der Motor in der Lüftung angeschlossen wird oder wie das Kabel mit 12 Adern an das Ventil angeklemmt wird.

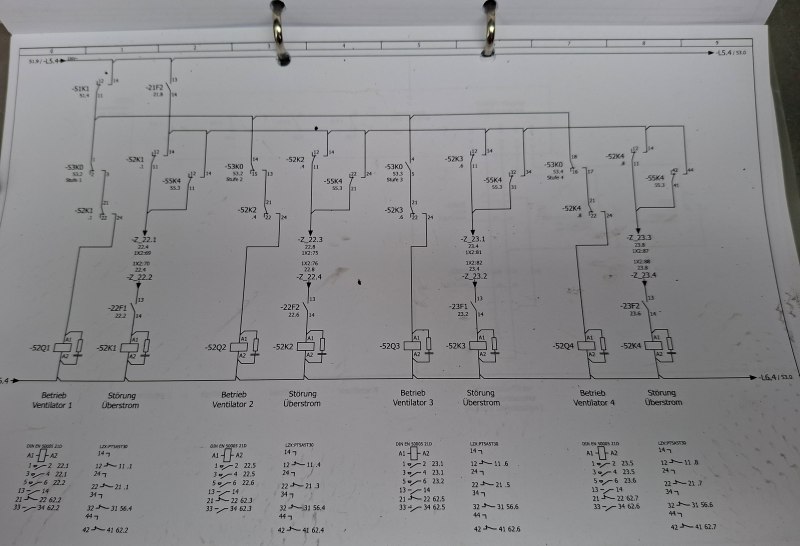

Ein klassischer Schaltplan mit Relais, Spulen und Kontakten, von oben nach unten gezeichnet — Ein typischer Stromlaufplan: Der Stromfluss geht schön logisch von oben nach unten. So verstehst du die Abhängigkeiten (wie Betrieb, Störung und Überstrom) bei den Ventilatoren sofort.

Der Verdrahtungsplan

Jetzt wird's praktisch. Der Verdrahtungsplan rettet dir den Hintern, wenn es um die echte Hardware und den konkreten Service ganz weit weg vom Schaltschrank geht. Das sind diese Pläne, die oft im Innendeckel von Klimaanlagen kleben oder dir beim Öffnen des Geräts direkt entgegenfallen. Hier siehst du Platinen und Bauteile als dicke Blöcke gezeichnet. Viel wichtiger aber: Er zeigt dir, wie die DIP-Schalter stehen müssen, wo die Messpunkte sind, und drückt dir meistens noch eine praktische Tabelle mit den Blink- und Fehlercodes für den Servicefall in die Hand.

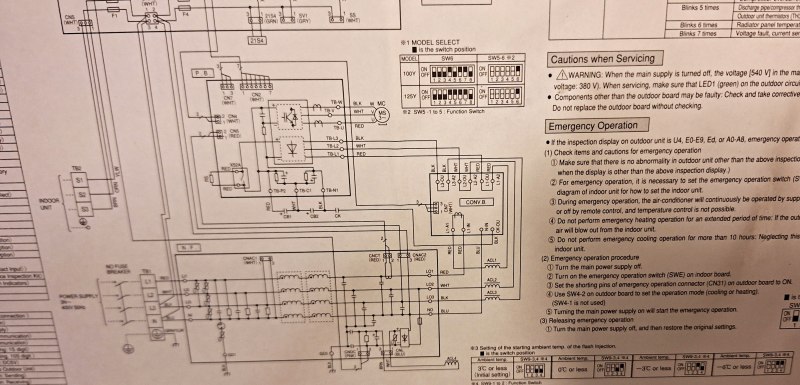

Verdrahtungsplan einer Klimaanlage, gedruckt im Gehäusedeckel, mit Platinen, Messpunkten und DIP-Schalter-Tabelle — Ein Verdrahtungsplan in freier Wildbahn: Er zeigt die reale Anordnung der Platinen, die Klemmen und die Stellung der DIP-Schalter (z. B. SW5, SW6) und liefert rechts oben direkt die Fehlercodes.

Der Anschlussplan

Das absolute Basic-Level. Kein Schnickschnack, keine wilde Steuerlogik, keine tiefgehenden Diagnose-Hinweise. Beim Anschlussplan geht's echt nur um eine einzige Frage: Wie wird das Gerät physisch angeklemmt, also welche Aderfarbe muss auf welche Klemme? So ein Zettel klebt meistens im Deckel vom Motorklemmbrett. Anschließen, Deckel drauf, fertig.

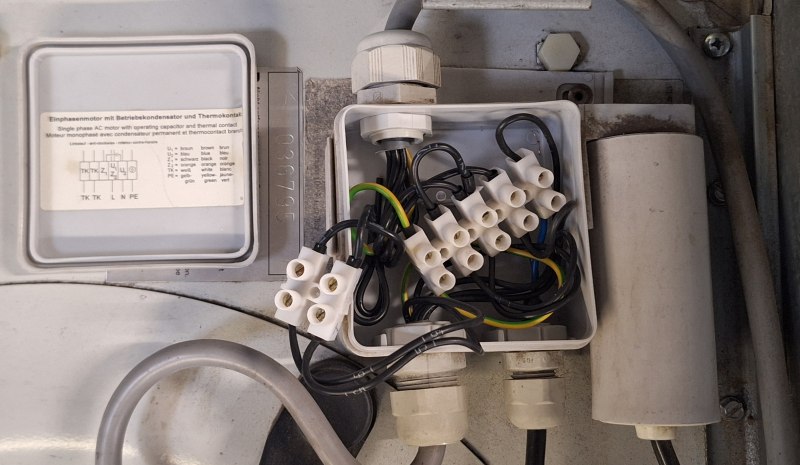

Ein ganz simpler Anschlussplan, eingeklebt in den Deckel eines Klemmkastens für einen Motor — Einfacher geht's nicht: Dieser Anschlussplan im Motorklemmkasten sagt dir schlichtweg, wo L, N und PE hingehören und wie der Kondensator angeklemmt wird. Ganz ohne Romane.

Weiterlesen: Wie du einen Stromlaufplan Schritt für Schritt liest, zeigt der Beitrag Schaltplan lesen. Und wenn die Anlage streikt: Fehlersuche im Schaltschrank.
