230-Volt-Kondensator für AC-Motoren prüfen

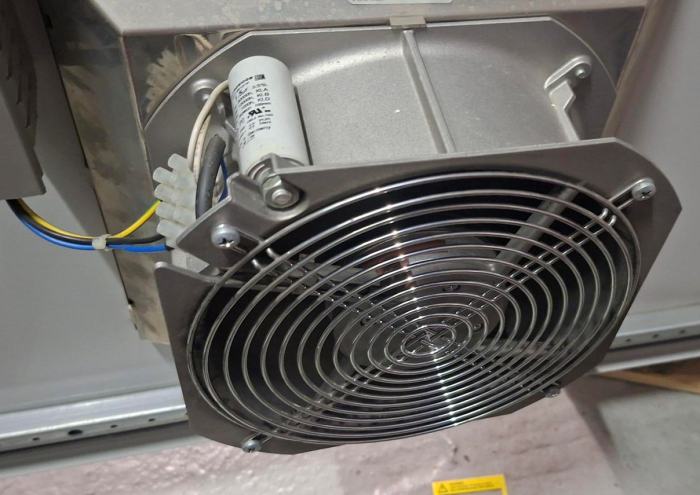

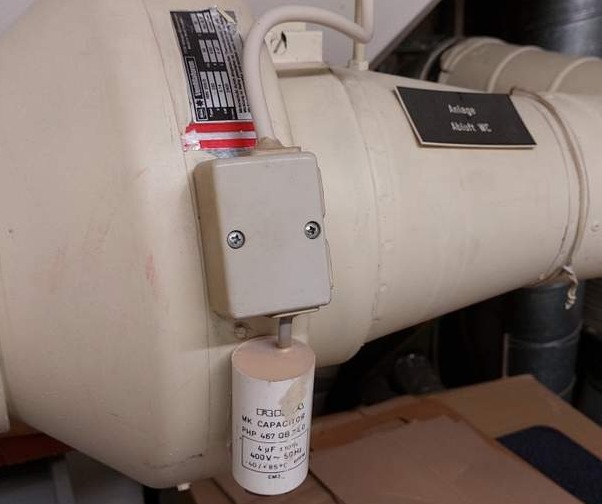

In elektrischen 230-Volt-Motoren – wie sie in Lüftern, Pumpen oder Antrieben verbaut sind – übernehmen Betriebs- und Anlaufkondensatoren eine entscheidende Rolle. Sie sorgen für das nötige Anlaufmoment und die Phasenverschiebung, damit der Motor überhaupt in Schwung kommt.

Fällt der Kondensator aus, zeigt sich das meist sofort: Der Motor startet nicht, brummt nur noch oder verliert deutlich an Leistung. Ein eindeutiger Hinweis auf einen Defekt ist ein aufgeblähtes, gerissenes oder ausgelaufenes Gehäuse. In diesem Fall weißt du sofort, dass das Bauteil kaputt ist. Fehlen diese optischen Spuren, ist es umso wichtiger, den Kondensator als Fehlerquelle sicher auszuschließen. Das geht mit einem Multimeter ganz einfach.

1. Sicherheit geht vor

Ein Kondensator speichert elektrische Energie und kann diese auch dann noch abgeben, wenn der Stecker längst gezogen ist. Geh deshalb systematisch vor:

• Stromlos schalten: Netzstecker ziehen oder die Sicherung (bzw. den FI-Schutzschalter) ausschalten und gegen Wiedereinschalten sichern.
• Spannungsfreiheit prüfen: Unbedingt mit einem zugelassenen zweipoligen Spannungsprüfer kontrollieren.
• Kondensator entladen: Die meisten Kondensatoren entladen sich nach dem Ausschalten des Motors nach kurzer Zeit von selbst. Um absolut sicherzugehen, schließt du die beiden Anschlüsse über einen Widerstand (z. B. 2 bis 10 kΩ, ≥ 2 Watt) für etwa 5 Sekunden kurz. Vermeide es, die Kontakte direkt mit einem Schraubendreher kurzzuschließen – das kann zu Funkenflug und Schäden an den Klemmen führen.

2. Typische Symptome eines defekten Kondensators

Bevor du das Messgerät in die Hand nimmst, achte auf das Verhalten der Anlage. Folgende Anzeichen deuten stark auf den Kondensator hin:

• Der Motor brummt nur, wenn er eingeschaltet wird.
• Der Motor läuft extrem schwer oder aus eigener Kraft gar nicht an (läuft aber weiter, wenn man ihn vorsichtig von Hand anwirft).
• Die Drehzahl ist deutlich geringer als gewöhnlich.
• Der Motor wird ungewöhnlich warm, eventuell löst der integrierte Thermoschutz aus.
• Sichtbare Schäden am Bauteil: Das Gehäuse ist gewölbt, gerissen oder es ist Flüssigkeit ausgetreten.

3. Vorbereitung der Messung

Damit du beim Messen nicht die Spulen des Motors oder andere Bauteile der Schaltung mitmisst, musst du den Kondensator elektrisch trennen.

• Klemm mindestens einen Anschluss des Kondensators ab. Noch besser ist es, beide Anschlüsse zu lösen, um das Bauteil komplett isoliert zu messen.
• Tipp: Mach vorher ein Foto oder notier dir die Leitungsfarben, damit beim Zusammenbau wieder alles am richtigen Platz landet.

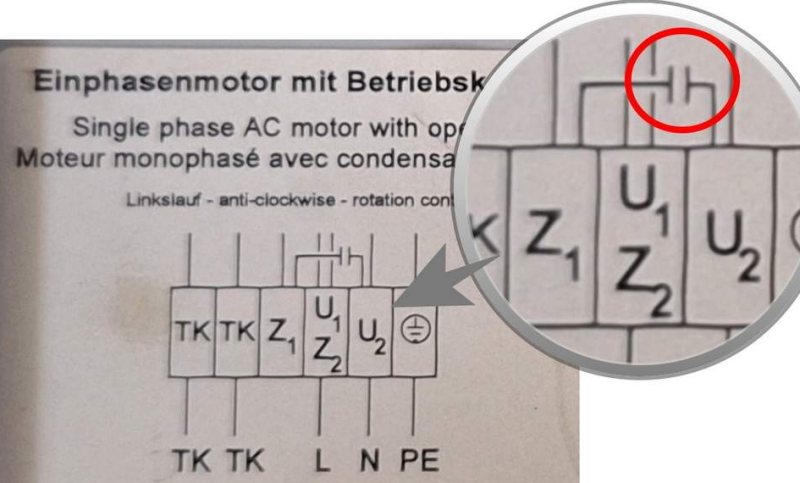

• Wo der Kondensator angeschlossen ist, verrät dir oft der Anschlussplan im Klemmkasten oder auf dem Typenschild.

4. Den Kondensator prüfen (Messen)

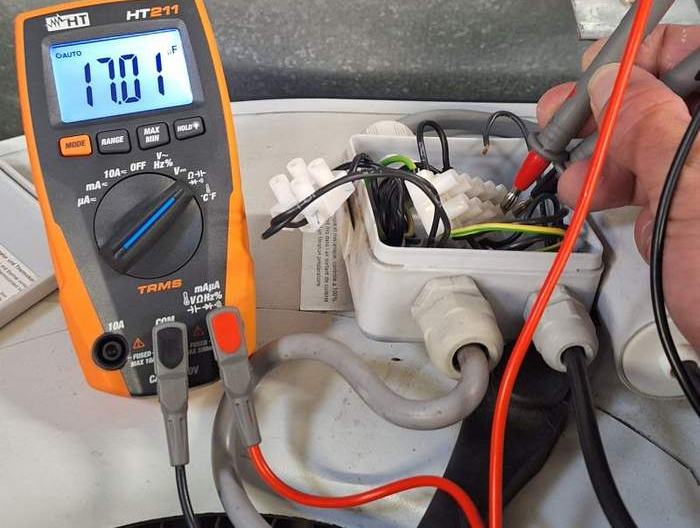

Für diesen Schritt brauchst du ein Multimeter, das eine Funktion zur Kapazitätsmessung hat.

1. Stell das Multimeter auf das Symbol für Kapazität (meist gekennzeichnet mit µF oder F).
2. Halt die Prüfspitzen mit gutem Kontakt (ausreichend Druck) an die beiden Anschlüsse des Kondensators.

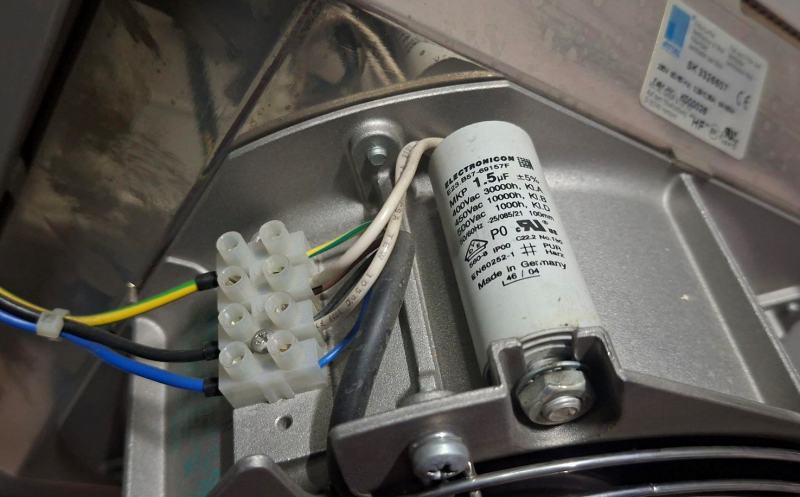

3. Warte einen Moment, bis sich der Wert auf dem Display stabilisiert hat, und vergleiche ihn mit dem Sollwert, der auf dem Gehäuse des Kondensators aufgedruckt ist.

So bewertest du das Messergebnis:

• Wert liegt innerhalb der Toleranz (meist ± 5 bis 10 %): Der Kondensator ist in Ordnung.
• Abweichung größer als 10 % (oder außerhalb der Herstellerangabe): Das Bauteil hat Kapazität verloren und muss getauscht werden.
• Anzeige bei 0 µF oder einem extrem niedrigen Wert: Der Kondensator ist intern unterbrochen (defekt) und muss getauscht werden.
• Starke Instabilität (der Messwert springt wild hin und her): Ebenfalls ein Zeichen für einen Defekt – austauschen.

5. Austausch – darauf musst du achten

Ist der Kondensator defekt, brauchst du Ersatz. Dabei gibt es klare Regeln, um die Sicherheit und Funktion des Motors zu gewährleisten:

• Kapazität (µF): Der neue Kondensator muss zwingend den gleichen µF-Wert haben wie das Original.
• Spannungsfestigkeit: Diese darf beim Ersatzteil gleich oder höher sein (z. B. einen 450-VAC-Kondensator statt eines 250-VAC-Modells einzubauen, ist völlig in Ordnung. Umgekehrt auf keinen Fall!).
• Bauart: Verwende als Betriebskondensator ausschließlich metallisierte Polypropylen-Kondensatoren, die für Wechselspannung ausgelegt und nicht polarisiert sind. Nimm niemals Gleichspannungs- (DC), Elektrolyt- oder Audio-Kondensatoren!
• Temperaturklasse: Achte auf die aufgedruckte Temperaturbeständigkeit (z. B. 70, 85 oder 100 °C) und wähle den Ersatz entsprechend.
• Montage: Befestige das neue Bauteil mechanisch sicher, damit es sich bei Vibrationen im Betrieb nicht lösen kann.

6. Häufige Fehlerquellen bei der Prüfung

Wenn das Messergebnis nicht schlüssig ist, liegt es oft an diesen Punkten:

• Im eingebauten Zustand gemessen: Wurde das Bauteil nicht abgeklemmt, misst du die Motorwicklung mit und erhältst völlig verfälschte Werte.
• Kondensator nicht entladen: Restspannung kann die Messung stören oder das Multimeter beschädigen.
• Falscher Ersatz: Ein Kondensator mit falscher Kapazität kann den Motor auf Dauer thermisch zerstören.
• Schlechter Kontakt: Die Messspitzen wurden nicht fest genug an die Klemmen gehalten.

7. Hintergrundwissen: Wie funktioniert ein Kondensator am Motor?

Ein Kondensator ist im Grunde ein kleiner Zwischenspeicher für elektrische Energie. Er besteht aus zwei leitenden Flächen (Elektroden), die durch eine isolierende Schicht (Dielektrikum) getrennt sind. Im Wechselstromnetz lädt und entlädt er sich im Takt der Netzfrequenz (50 Hz). Dadurch verschiebt er die Phase des Stroms gegenüber der Spannung.

Diese Phasenverschiebung ist bei einphasigen Wechselstrommotoren (230 V) zwingend nötig, um ein magnetisches Drehfeld zu erzeugen. Ohne dieses Drehfeld wüsste der Motor gar nicht, in welche Richtung er anlaufen soll – er würde auf der Stelle stehen bleiben und nur brummen.

8. Der Unterschied: Betriebskondensator vs. Anlaufkondensator

Obwohl sie oft ähnlich aussehen, haben sie in der Anlage unterschiedliche Aufgaben. Man darf sie nicht verwechseln:

• Betriebskondensator: Er bleibt die gesamte Zeit zugeschaltet, solange der Motor läuft. Er hilft beim Starten und sorgt im laufenden Betrieb für ein gleichmäßiges Drehmoment und einen runden Lauf. Er ist zwingend auf Dauerbetrieb ausgelegt.
• Anlaufkondensator: Dieser liefert nur für die ersten Sekunden einen kräftigen „Schubs“, damit schwer anlaufende Maschinen (wie ein Verdichter oder eine große Pumpe) in Schwung kommen. Sobald der Motor seine Solldrehzahl erreicht hat, wird der Anlaufkondensator über einen Fliehkraftschalter oder ein Relais abgeschaltet. Bleibt er durch einen Fehler dauerhaft am Netz, überhitzt er und wird zerstört.

Mini-Checkliste für die Praxis

Druck dir diese Checkliste aus oder merk sie dir, damit du beim Tausch nichts vergisst:
